Тип: АСУ Продолжительность работ: с 05.2018 до 08.2018
Техническое задание включало следующий объем работ:
- разработка комплекта рабочей документации для службы КВП и А по частичной модернизации щитов управления компрессорными установками;
- выполнение монтажа щитов управления;
- выполнение инженерного сопровождение работ по установке и подключению щитов управления;
- выполнение наладки и сдачи в эксплуатацию.
Детальное описание системы:
1. Краткое описание структуры и функций
Функции:
— контроль и сигнализация давления масла;
— контроль и сигнализация температуры масла первой ступени;
— контроль и сигнализация температуры масла второй ступени;
— контроль и сигнализация протока воды на охлаждение;
— пуск / стоп установки, сигнализация ее работы;
— блокировка и останов компрессорной установки в автоматическом режиме при любой выше указанной аварии.
2. Описание аппаратной части системы.
Для выполнения функций и задач управления был разработан щит местного управления BOX(Compr.).
2.1. Щит местного управления ВОХ(Compr.).
Щит местного управления выполняет все указанные выше функции
3. Проектная документация.
Перечень проектной документации выполненной в рамках проекта и примеры выполнения:
— схемы принципиальные электрические;

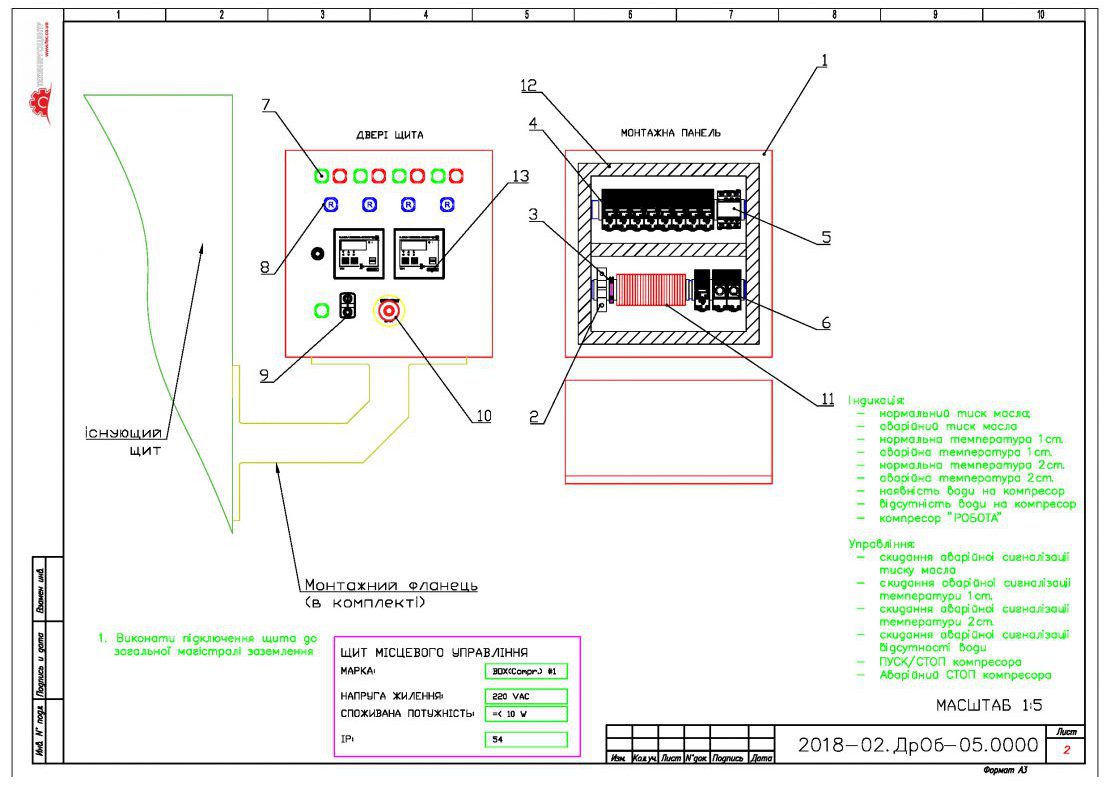

— схемы внешнего вида щита;

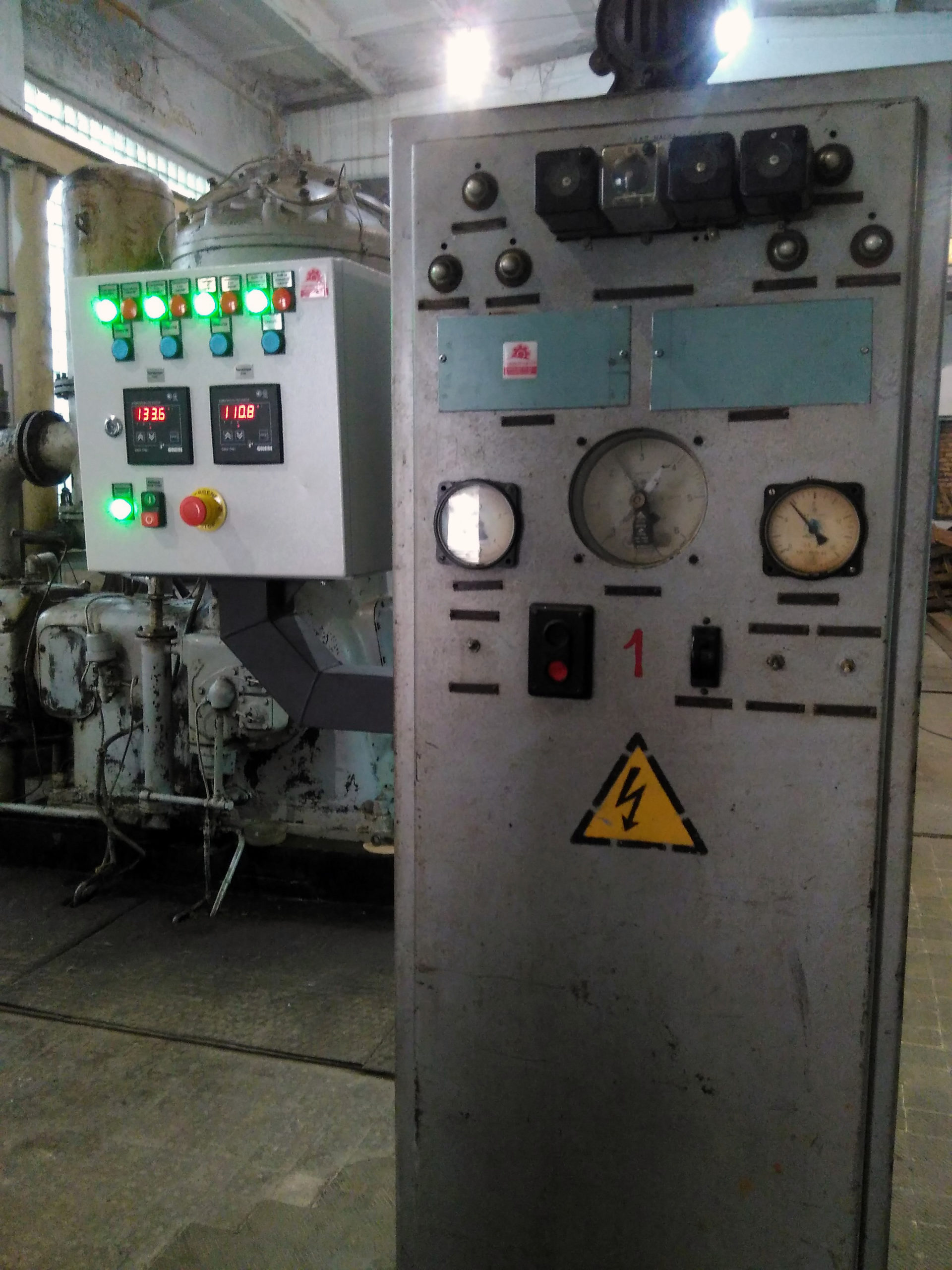

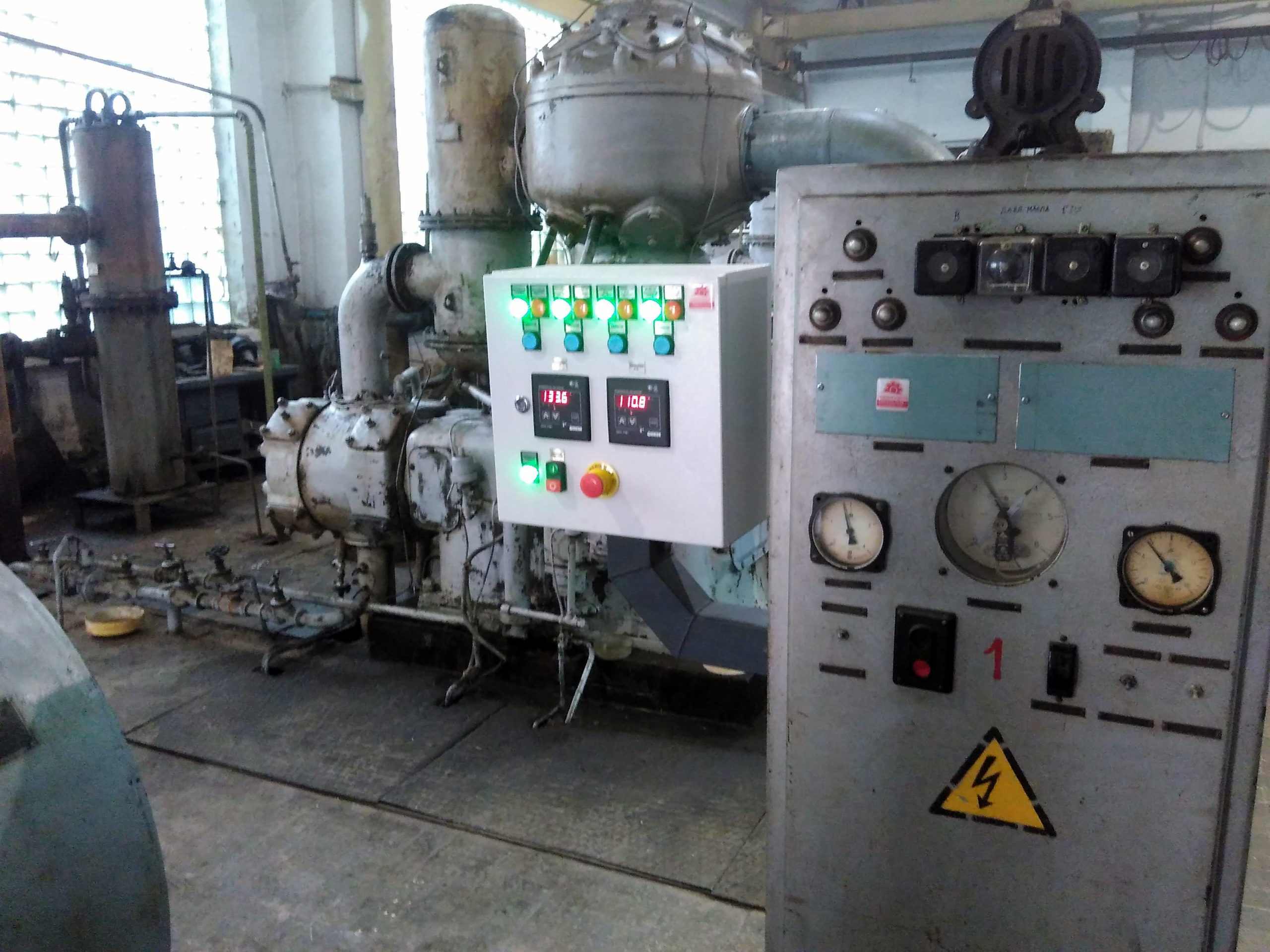

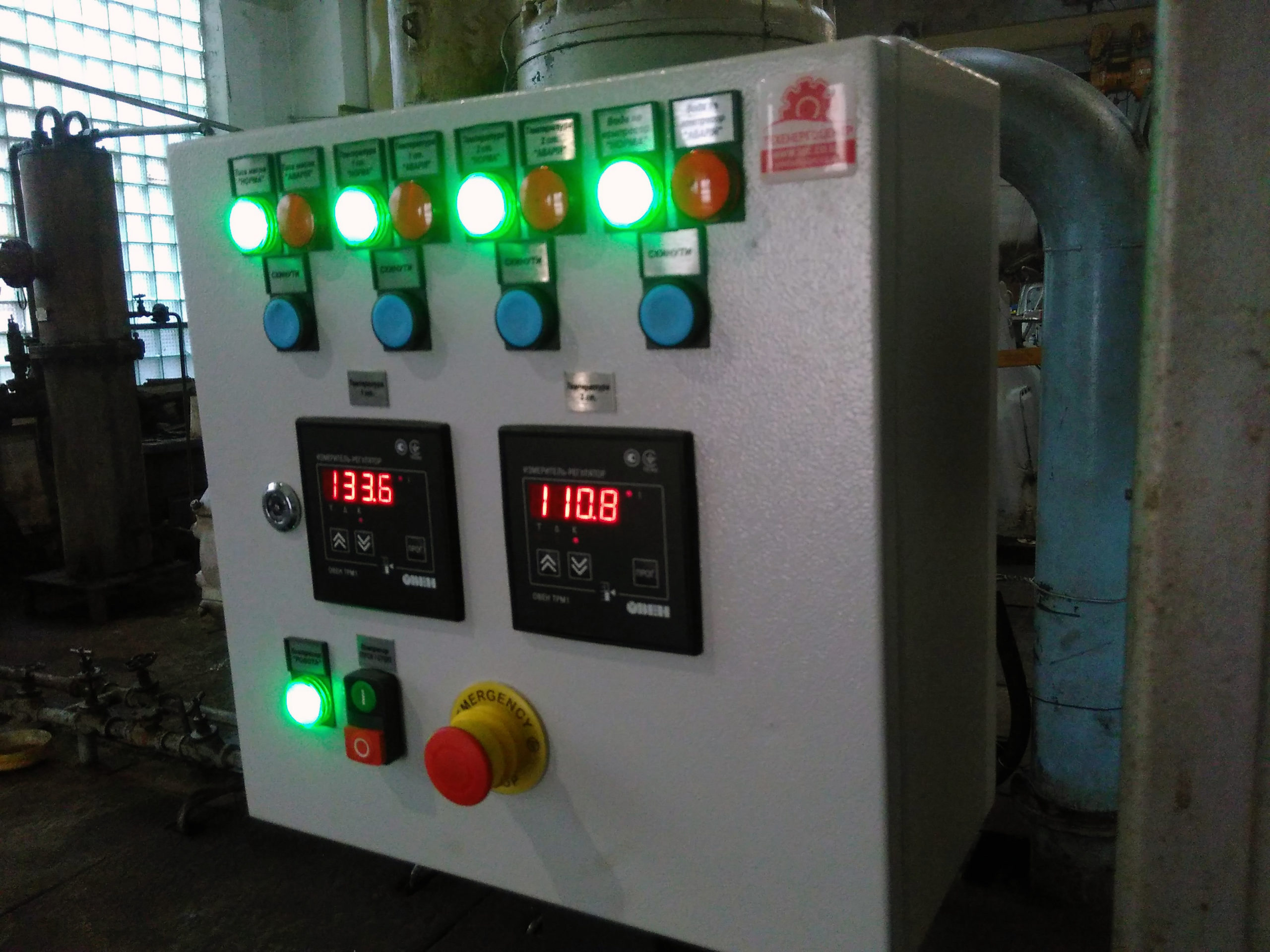

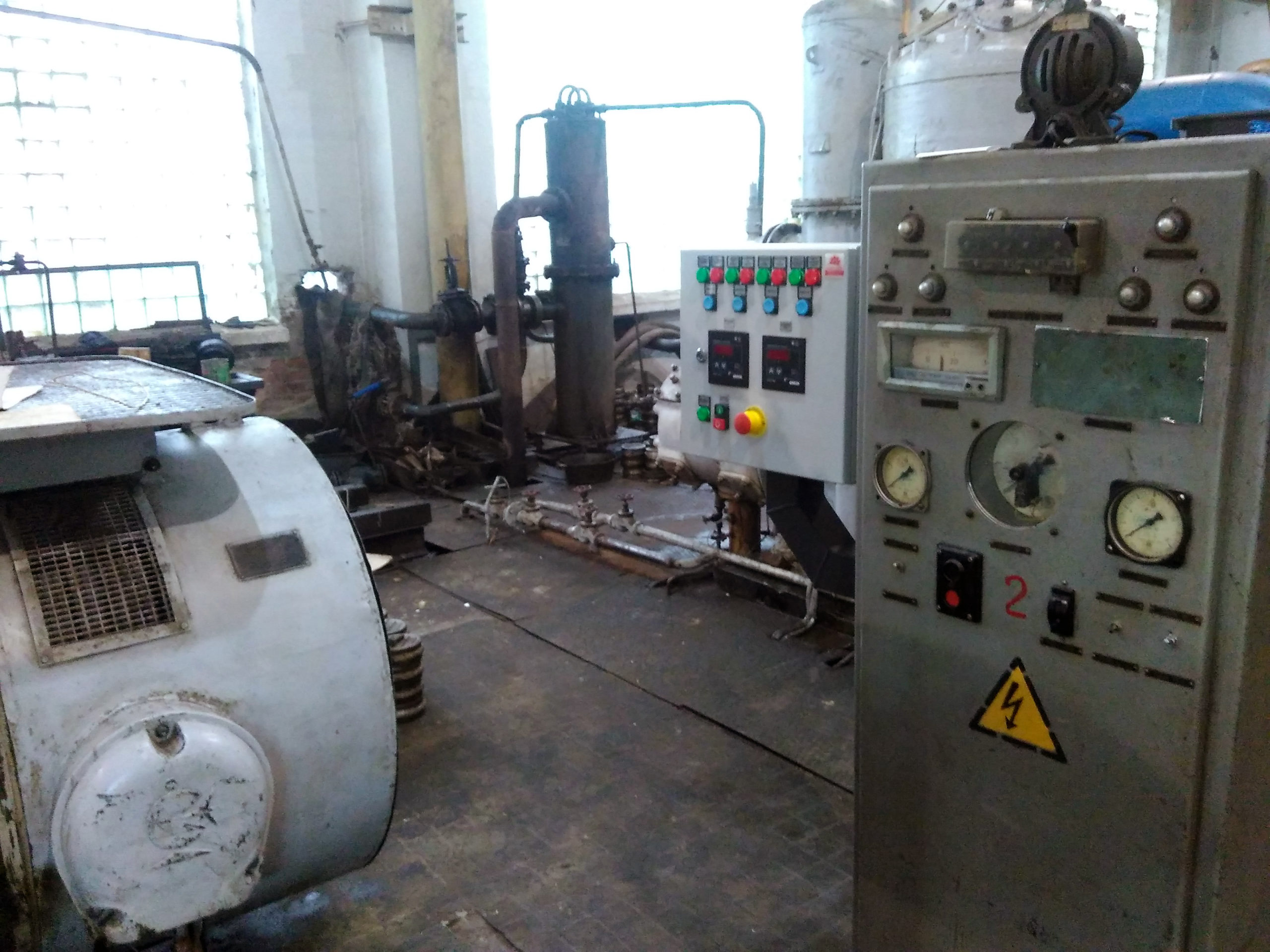

5. Фото с объекта.
