Назначение (функция): гашение обожженной извести.

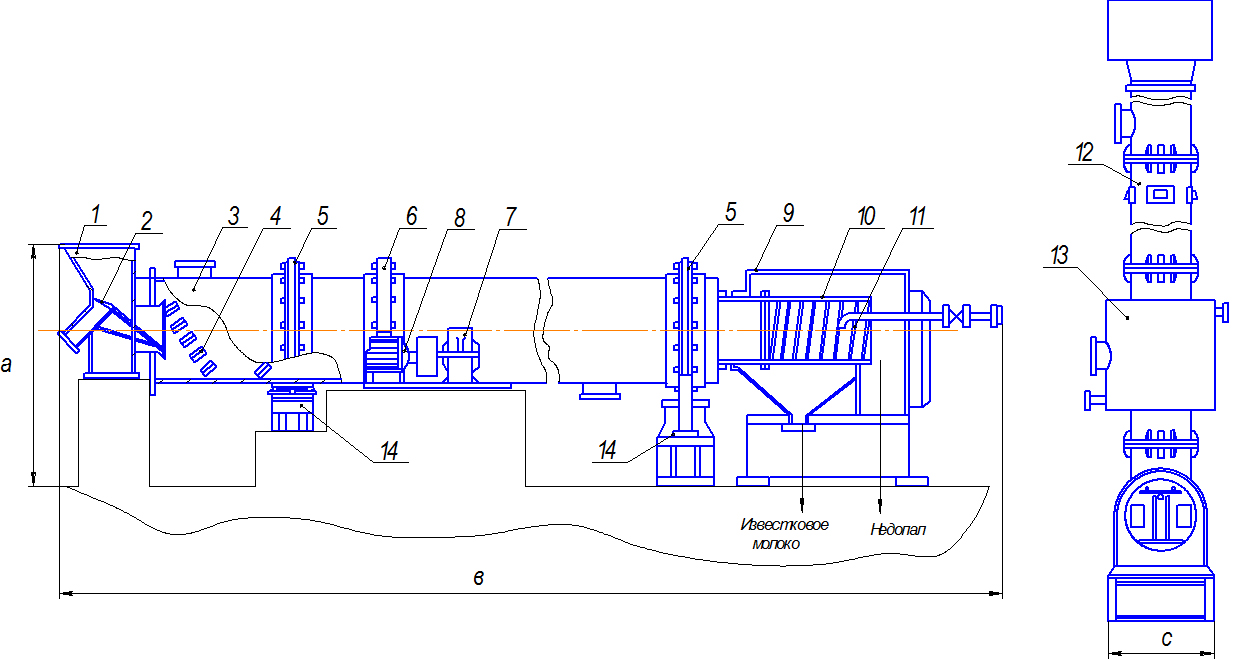

Принцип работы: Известигаситель представляет собой горизонтальный цилиндрический барабан поз.3 (см. рис 1., ниже), опирающийся бандажами поз.5. на две пары роликоопор поз. 14. Барабан приводится во вращение приводом, состоящим из электродвигателя поз. 8, редуктора поз. 7 и зубчатой передачи поз. 6. Обожженная известь поступает в хвостовую часть барабана через загрузочное устройство поз. 1, снабженное дозирующей заслонкой поз. 2. Для гашения извести в загрузочное устройство через патрубок подаются аммиачная вода и промой.  На внутренней поверхности барабана приварены по винтовой линии лопатки поз. 4, которые образуют четырехзаходный винт от места загрузки до выгрузки. На выгрузке барабана укреплены шесть карманов для вычерпывания известкового молока. В неподвижном кожухе поз. 9 вращается ситчатый цилиндр поз. 10, имеющий ленты шнека поз. 11. Через сито известковое молоко проходит в бункер и удаляется через патрубок, а недопал, с помощью шнека, выводится во второй бункер и удаляется через патрубок. На верхней части неподвижного кожуха поз. 9. расположена труба поз. 12 и ловитель поз. 13 для удаления из аппарата испарений, образующихся при гашении извести.

Описание

Технические характеристики

N п/п Наименование Ед. изм. LS-150
1. Техническая производительность по СаО т/сутки 150
2. Диаметр барабана мм 2 000
3. Частота вращения барабана С-1 0,05
4. Длина барабана мм 9 000
5. Потребляемая мощность кВт 7,5
6. Масса кг не более 23 700

1

Рис. 1 Известигаситель типа LS

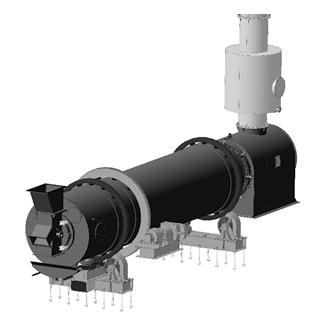

Известигаситель типа LS
