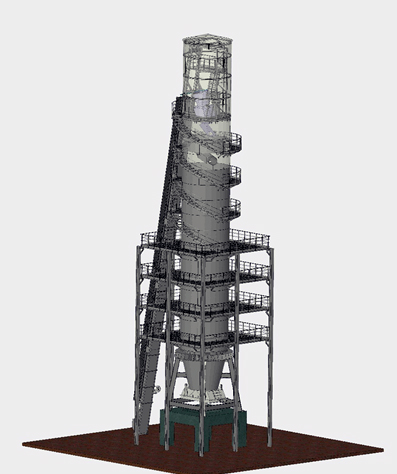

Печь шахтная известково-газовая типа ПШИ

Назначение (функция): печь шахтная известково-газовая ПШИ, далее печь, является технологическим оборудованием для сахарной промышленности и предназначена для получения извести и сатурационного (печного) газа на сахарных заводах путем обжига известняка.

Принцип работы: Печь шахтная известково-газовая марки ПШИ представляет собой цилиндрическую шахту, футерованную внутри изоляционным  кирпичом и огнеупорным кирпичом. Верх футеровки, от разрушения при загрузке шихты, предохраняет отбойный панцирь. Для обеспечения строительной прочности и предупреждения подсоса атмосферного воздуха шахта заключена в металлический кожух, сваренный из стального листа. Нижняя часть шахты имеет форму конуса. Шахта печи опирается на четыре опоры, расположенные на фундаменте. Верх шахты закрыт плоским перекрытием из листовой стали. Отвод печ­ного газа осуществляется через кольцевой короб отвода газа, создаваемым зазором между панцирем отбойным и футеровкой печи. В верхней части печи на плоском перекрытии, устанавливается устрой­ство загрузочно-распределительное, состоящее из приемного бункера с крышкой затвора и поворотного лотка. Равномерность распределения шихты в печи обеспечивается поворотным лотком. Для выгрузки извести из печи в нижней конусной части шахты установлен узел выгрузки. Известь выгружается в бункер расположенный под печью, «столом». Привод сообщает «столу» возвратно – поступательные движение. Изменяя частоту возвратно – поступательных колебаний, можно изменять интенсивность выгрузки. Загрузка шихты в печь осуществляется ковшом скипового подъемника. В стволе скипового подъемника выполнены двери, к которым подведены переходные площадки от площадок шахты печи, служащие одновременно опорами ствола скипового подъемника. На уровнях площадок обслуживания печи в шахте выполнены люки для выполнения футеровки и ремонтных работ. Наполнение шихтой ковша контролируется системой автоматического контроля. Устройство загрузочно – распределительное должно обеспечивать наде­жную герметизацию шахты и равномерность распределения известняка и то­плива по ее горизонтальному сечению. Трубопровод отбора газа, располагается ниже уровня загрузки шихты, в результате чего создается разрежение, необхо­димое для подсоса воздуха через узел выгрузки в количестве, требуемом для сгорания топлива в зоне горения. Узел выгрузки обеспечивает равномерность отбора извести в заданном тем­пе: как по времени, так и по сечению шахты, а также обеспечивает равномер­ность просасывания воздуха по сечению шахты.

Описание

Технические характеристики

N п/п Наименование Ед. изм. ПШИ-150
1. Техническая производительность по СаО т/час 150
2. Техническая производительность по сатурационному газу м3/час 12 000
3. Содержание СО2 в сатурационном газе  % 34-38
4. Степень обжига известняка % 90-92
5. Температура отбираемого сатурационного газа °С 100-120
6. Температура выгружаемой извести °С Т окр.среды + 50
7. Удельный объем извести т СаО/м2 сутки 12,5
8. Удельный расход условного топлива на 1т СаО кг/т 128-145
9. Наружный диаметр печи м 5,2
10. Внутренний диаметр печи м по футеровке
11. Полезная высота шахты печи, не менее м 18
12. Габаритные размеры (без учета ствола скипового
подъемника, площадок обслуживания и трубопровода
отбора газа), не более
– диаметр
– высота
 мм





6 270
40 395

13. Масса металла в изделии, не более кг 90 000



Печь поставляется в разобранном виде отдельными составными частями согласно таблицы (см. ниже).

Составные части печи ПШИ

п/п Наименование частей оборудования Кол-во комплектов, шт. Масса (ориентировочно), кг
1 Устройство загрузочно-распределительное типа LUS 1 3 100
2 Узел выгрузки типа UU  1 2 850
3 Ствол скипового подъемника 1 5 850
4 Ковш скипового подъемника 1 900
5 Шахта 1 35 000
6 Лестницы и площадки обслуживания 1 14 500
7 Опорная часть 1 21 100
8 Лебедка скипового подъемника типа LSP 1 1 250
     Всего 84550
