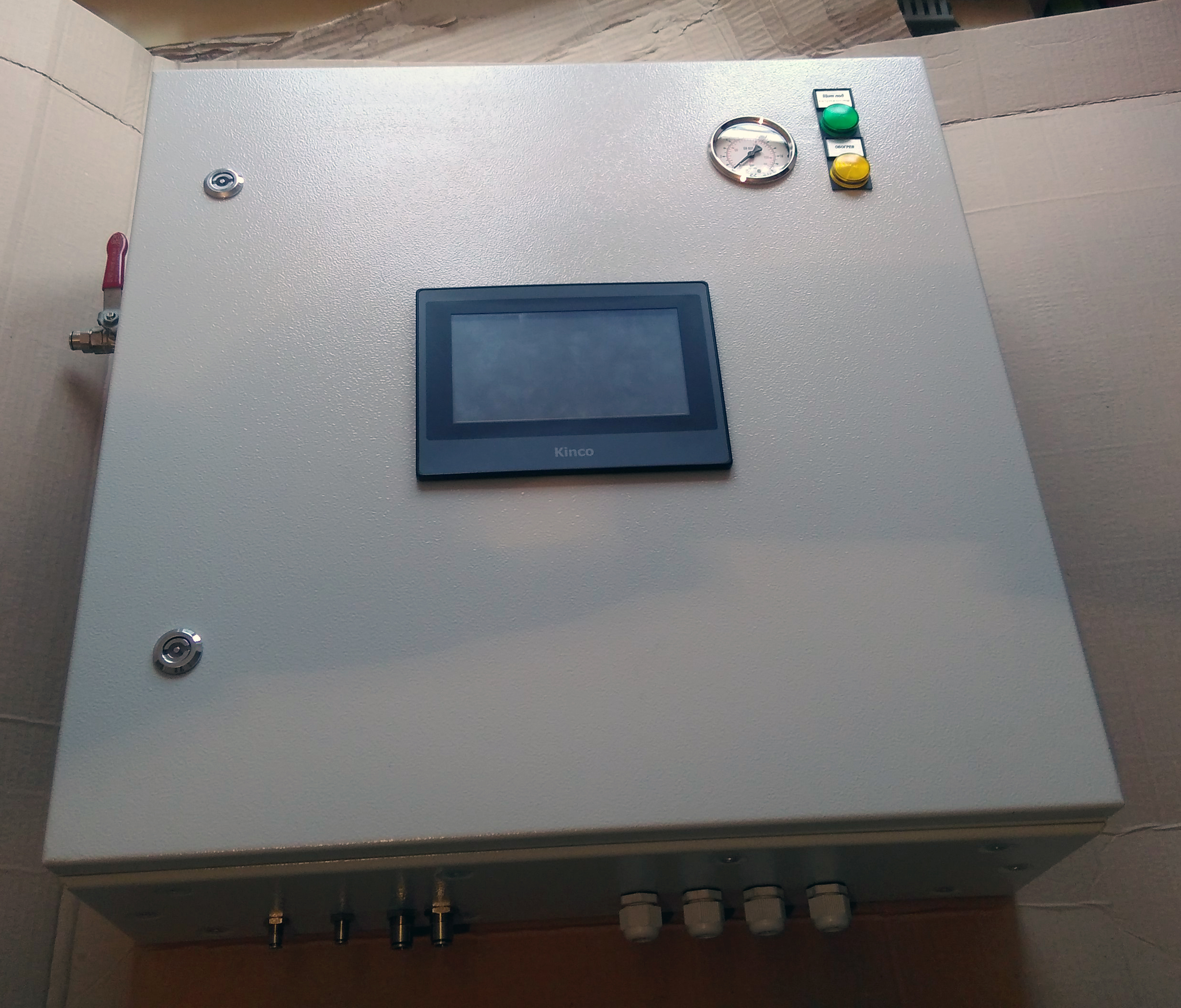

Щит управления устройством выгрузки извести ЩВИ-03.хх

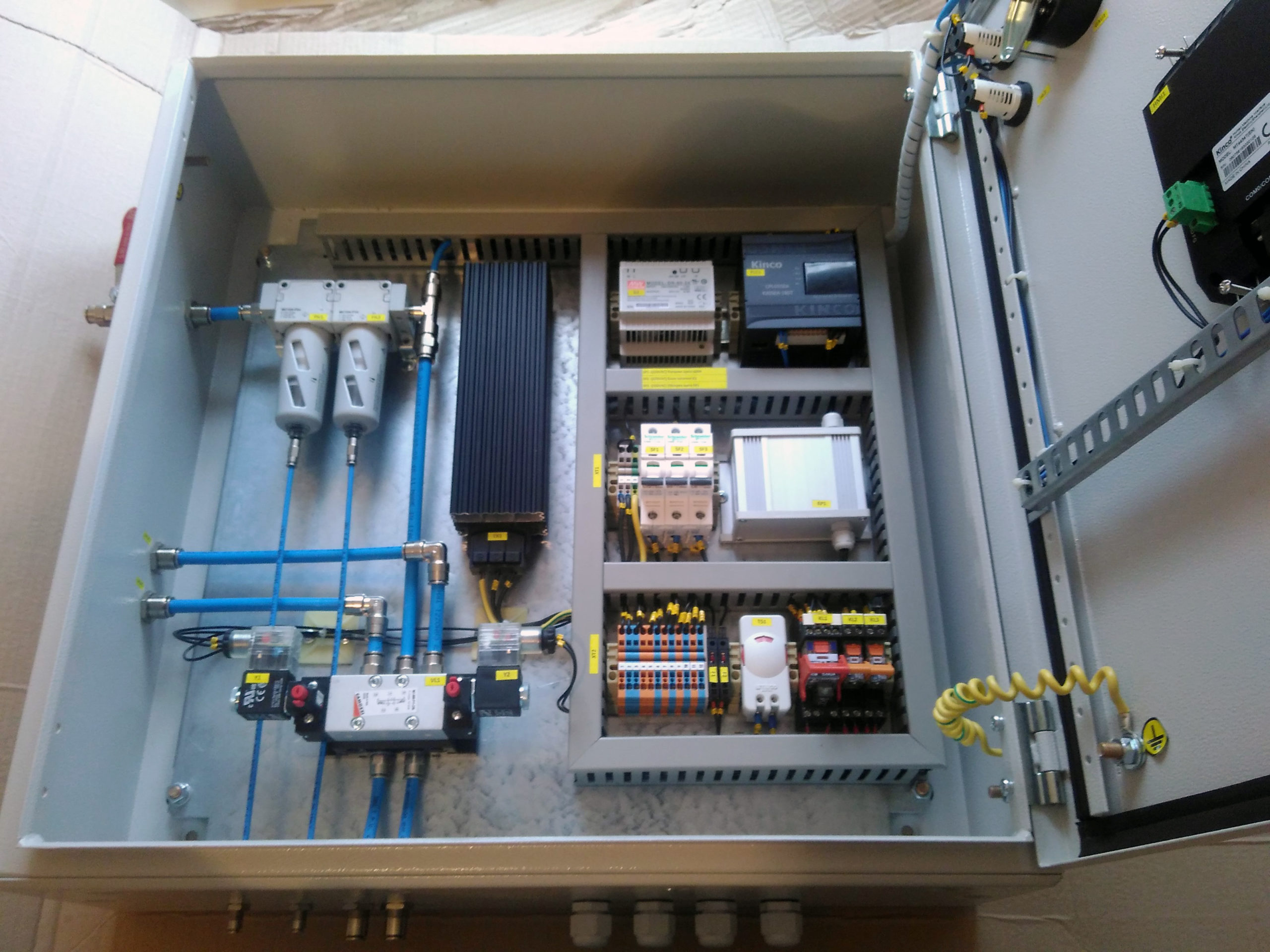

Щит управления ЩВИ – 03.хх был разработан специалистами ООО “ТЕХЭНЕРГОЦЕНТР” для совместной работы с узлом выгрузки извести типа UU, а также призван заменить устаревшую линейку щитов управления ЩВИ, ранее выпускаемых нашей компанией. От  устаревшей линейки  ЩВИ – 03.хх  выгодно отличается простым интерфейсом панели управления, усиленным функционалом, прогрессивными алгоритмами управления, наличием полноценного PLC и встроенным блоком подготовки воздуха для питания пневмопривода узла выгрузки.

ВНИМАНИЕ!
Может использоваться для автономного управления или в составе АСУ ТП известкового отделения
ВНИМАНИЕ!
ЩВИ – 03.хх также может быть использован для модернизации:

  • выгрузочных устройств типа “качающийся стол” управляемых пневматическими приводами с ходом штока 320мм
  • выгрузочных устройств типа “выгрузочная решетка” управляемых гидравлическими приводами (при условии замены привода на пневмоцилиндр)

Щит управления устройством выгрузки ЩВИ – 03.хх обеспечивает возможность оператору выгрузки извести из печи в нормальном режиме (равномерная выгрузка), протяжки печи по одной стороне (выгрузка на одну сторону) при аварийных режимах работы печи.

Щит управления устройством выгрузки ЩВИ – 03.хх обеспечивает выполнение следующих функций:
– регулирование времени хода штока привода пневматического в диапазоне 60 … 600 секунд;
– возможность фиксированной выгрузки извести только в позиции «сторона А» (ограничение хода штока 0 – 160 мм);
– возможность фиксированной выгрузки извести только в позиции «сторона В» (ограничение хода штока 160 – 320 мм);
– возможность регулируемого ограничения хода штока в позиции «сторона А» (например: ход штока 64 – 320 мм (ограничение хода штока в позиции «сторона А» на 20%));
– возможность регулируемого ограничения хода штока в позиции «сторона В» (например: ход штока 0 – 256 мм (ограничение хода штока в позиции «сторона В» на 20%));
– возможность работы в периодическом режиме;
– возможность работы в режиме розжига печи;
– диагностический режим для настройки и проверки работоспособности.
