Техническое переоснащение электросиловой части транспортеров линии упаковки сахара

 Тип: Электропривод   Продолжительность работ: с 05.2018 до 08.2018


Согласно технического задания на переоснащение электросиловой части необходимо было:

  • разработать комплект  рабочей документации на систему управления транспортерами линии упаковки сахара;
  • выполнить монтаж силовых щитов и щита управления;
  • выполнить инженерное сопровождение работ по установке  и подключению силовых щитов и щита управления;
  • выполнить наладку и сдать в эксплуатацию систему управления транспортерами линии упаковки сахара.

Детальное описание системы:
1. Краткое описание технологической части.
Транспортная система линии упаковки сахара состоит из четырех ленточных транспортеров. Первый в  линии, это транспортера сборочный, на который попадает взвешенный и упакованный в мешок сахар. С него мешок через транспортер промежуточный попадает на транспортер счетчиков, на котором идет учет упакованной продукции (тензометрия плюс фотодатчик). Из транспортера счетчиков упакованный в мешки сахар попадает на транспортер сахарного склада и перемещается в склад готовой продукции.

2. Краткое описание структуры и функций
Функции:
– контроль оборотов транспортера сахарного склада;
– тросовая защита транспортера сахарного склада;
– предпусковая сигнализация каждого механизма;
– автоматический пуск цепочки транспортеров;
– пуск транспортеров в местном режиме;
– блокировка и останов линии в автоматическом режиме при аварии подсчета мешков.

3. Описание аппаратной части системы.
Для выполнения функций и задач управления силовым оборудованием были разработаны: щит электротехнический ЩЕ-01_PACK и щит местного управления ВОХ#1.

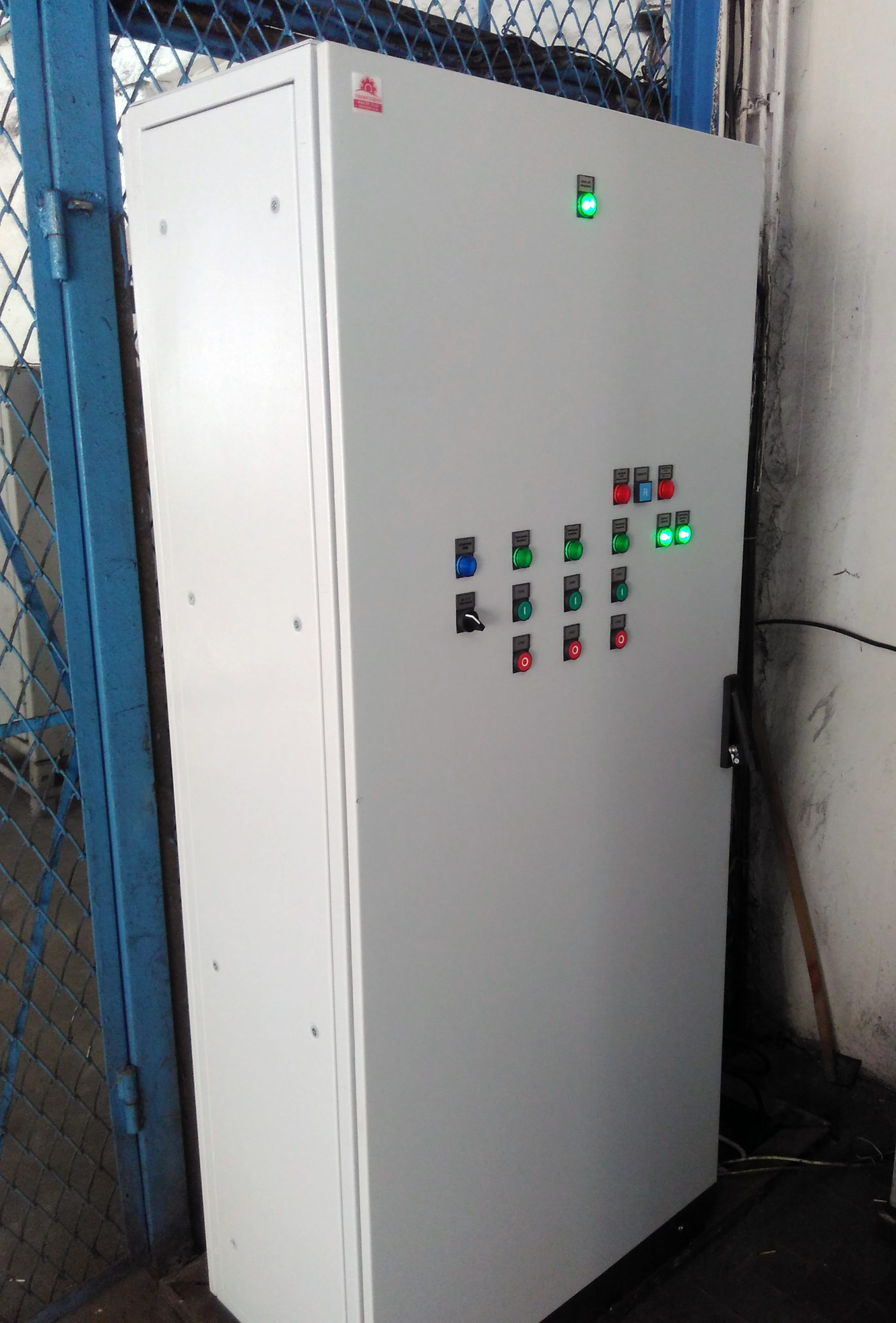

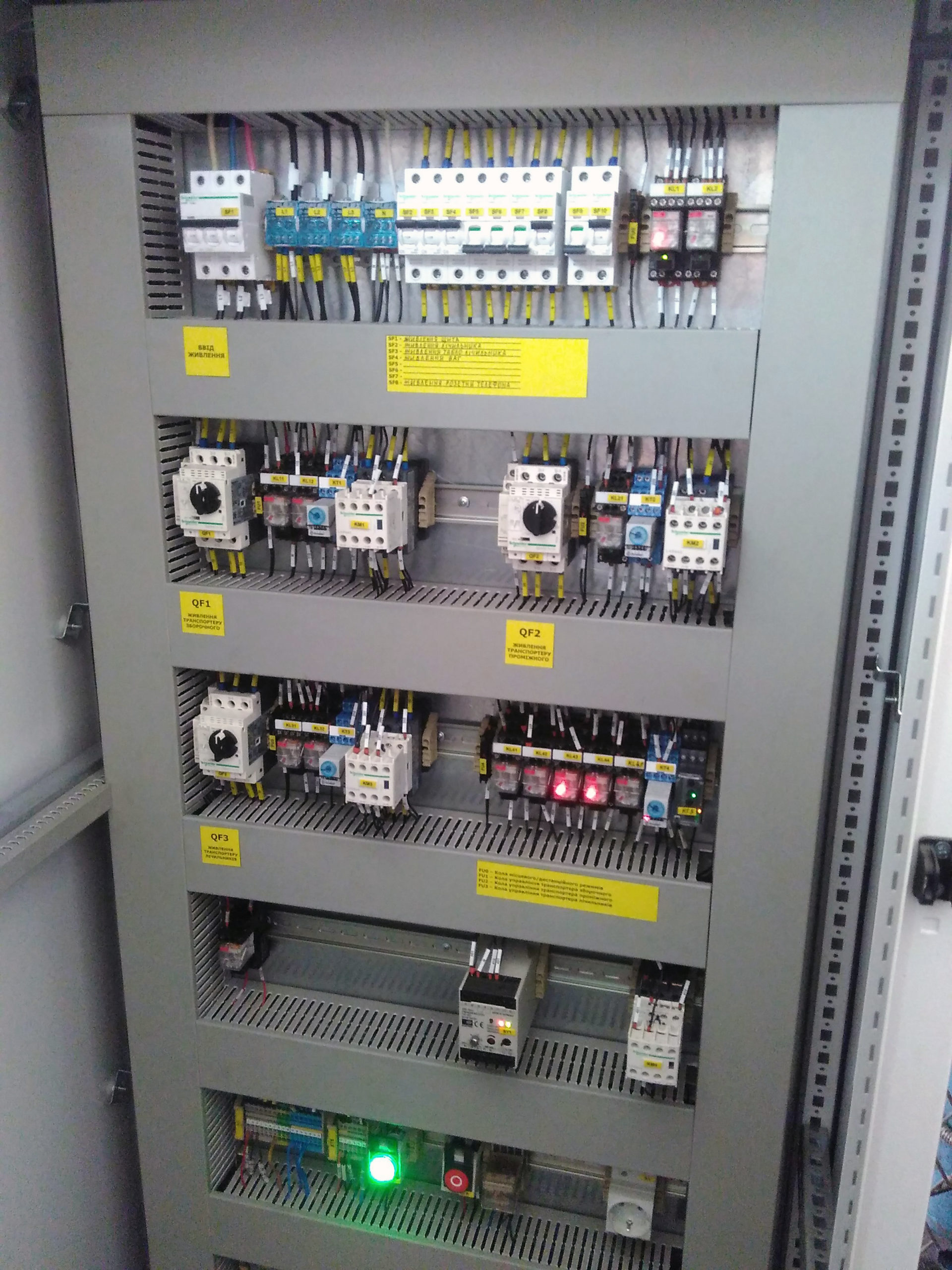

3.1. Щит электротехнический ЩЕ-01_PACK.
Щит управления является нестандартным оборудованием, выполненным для решения конкретных задач на конкретной установке. Щит электротехнический выполняет функции:
– введение и распределение электроэнергии;
– питание и защиту приводов механизмов;
– цепи управления, контроля и сигнализации;
– управление механизмами с фасада щита в местном и автоматическом режимах;
– сигнализация срабатывания аварийного отключения приводов механизмов с помощью светосигнальной арматуры на фасаде щита.

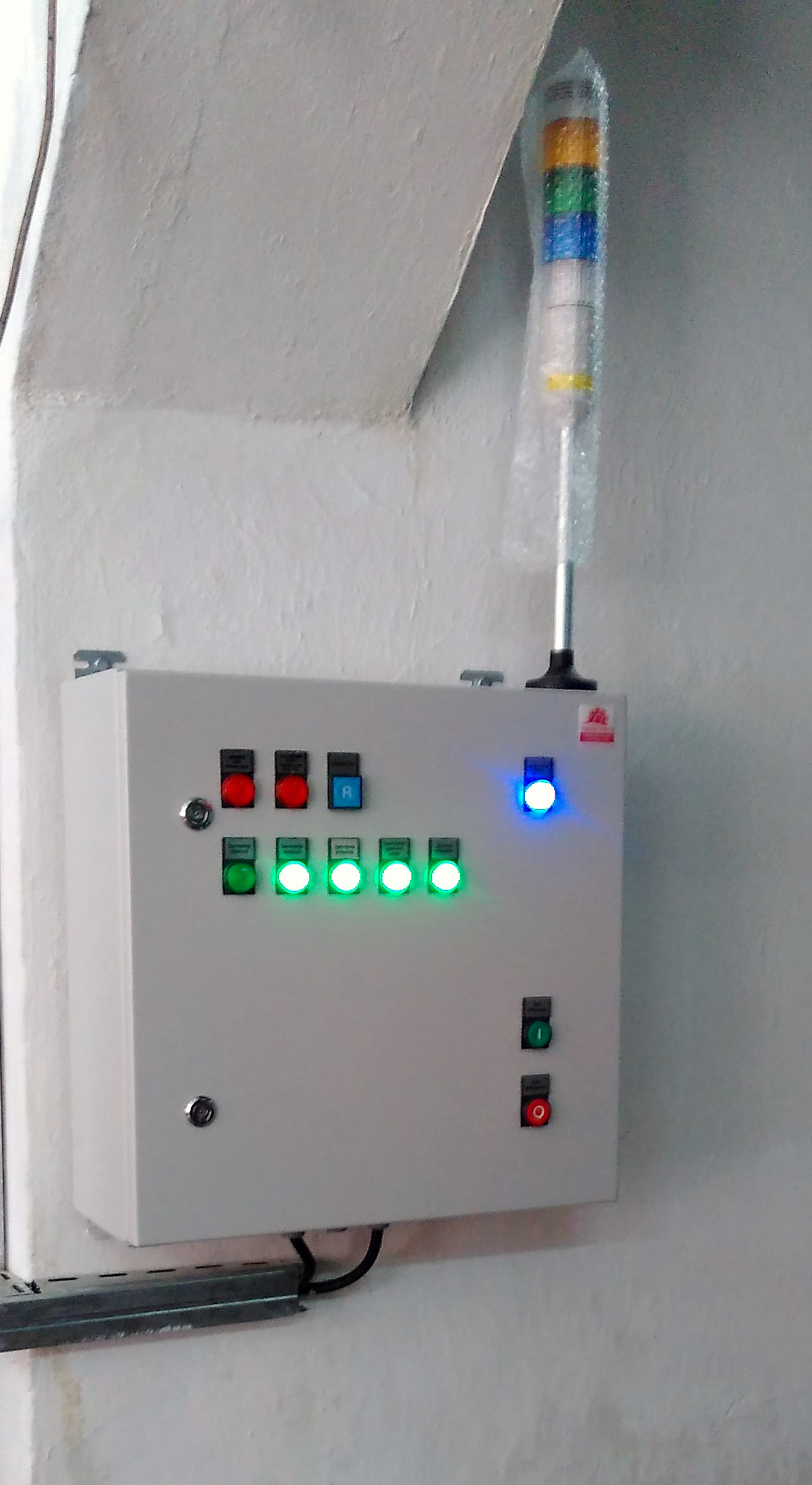

3.2. Щит местного управления ВОХ#1.
Щит местного управления ВОХ#1 выполняет функции:
– сигнализации работы механизмов;
– управление механизмами с фасада щита в автоматическом режиме;
– сигнализация срабатывания аварийного отключения приводов механизмов с помощью светосигнальной арматуры на фасаде щита.

4. Проектная документация.

Перечень проектной документации выполненной в рамках проекта и примеры выполнения:

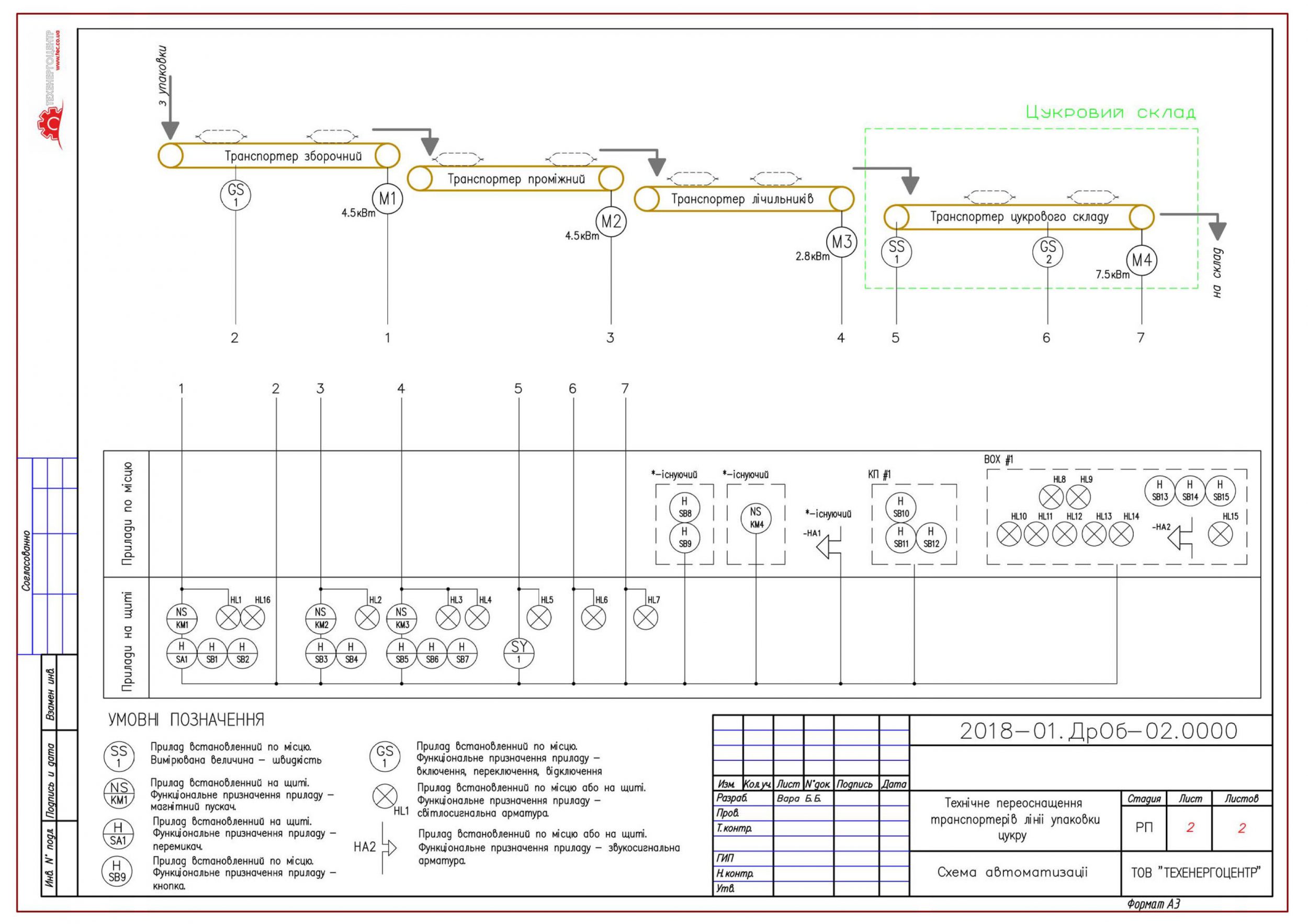

– схема автоматизации;
– схемы принципиальные электрические питания;
– схемы принципиальные электрические;

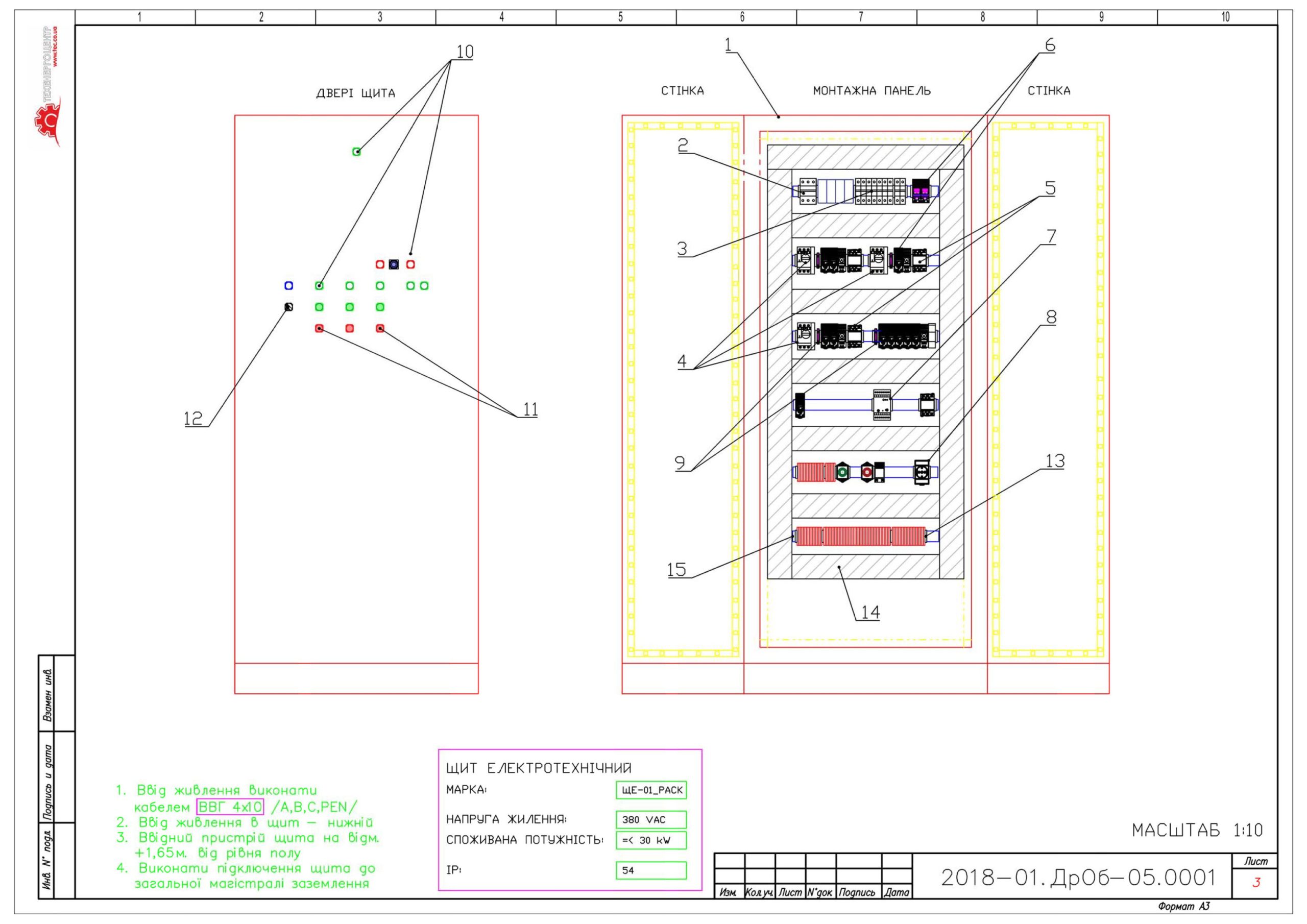

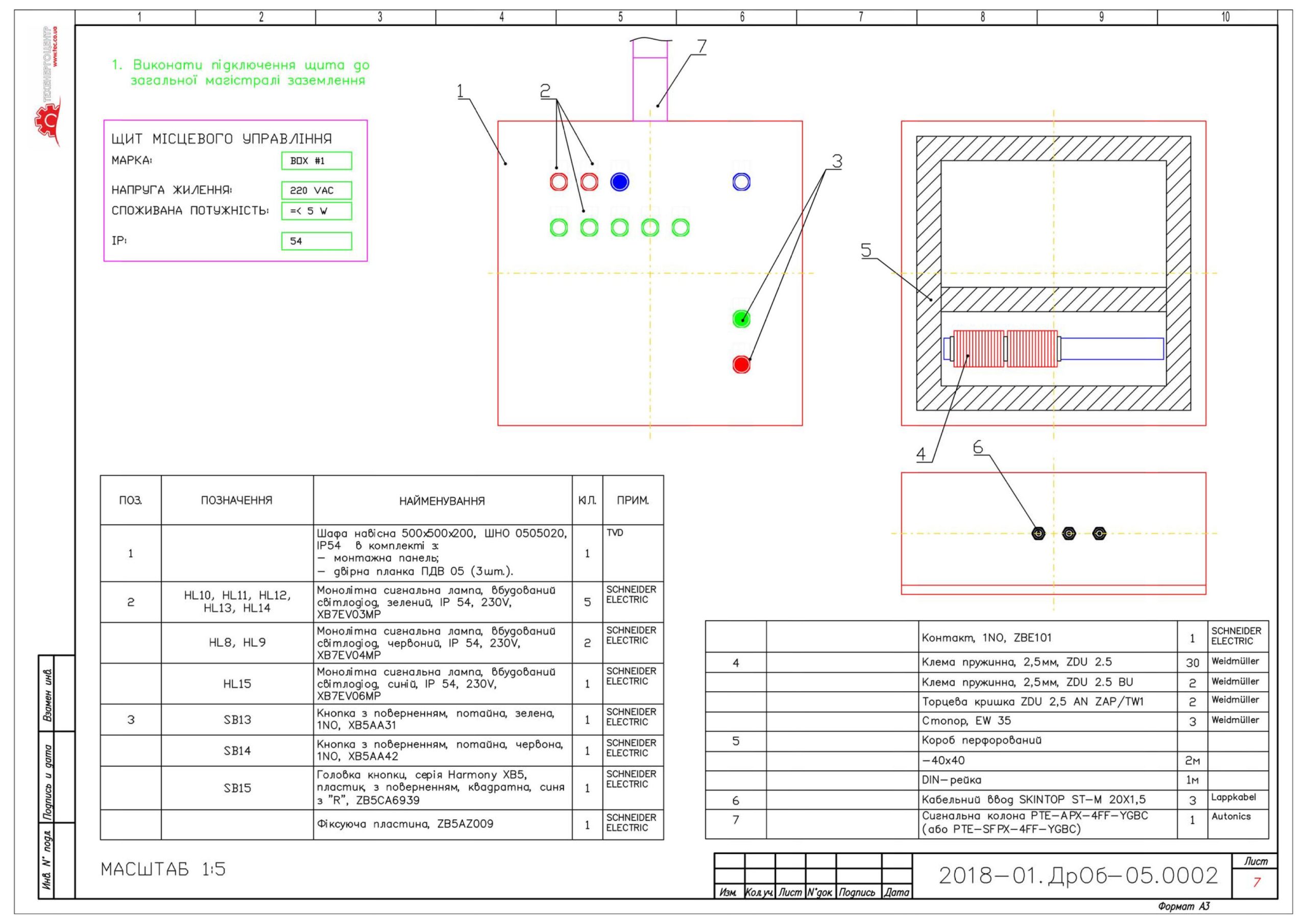

– схемы внешнего вида щита;
– схемы монтажные;

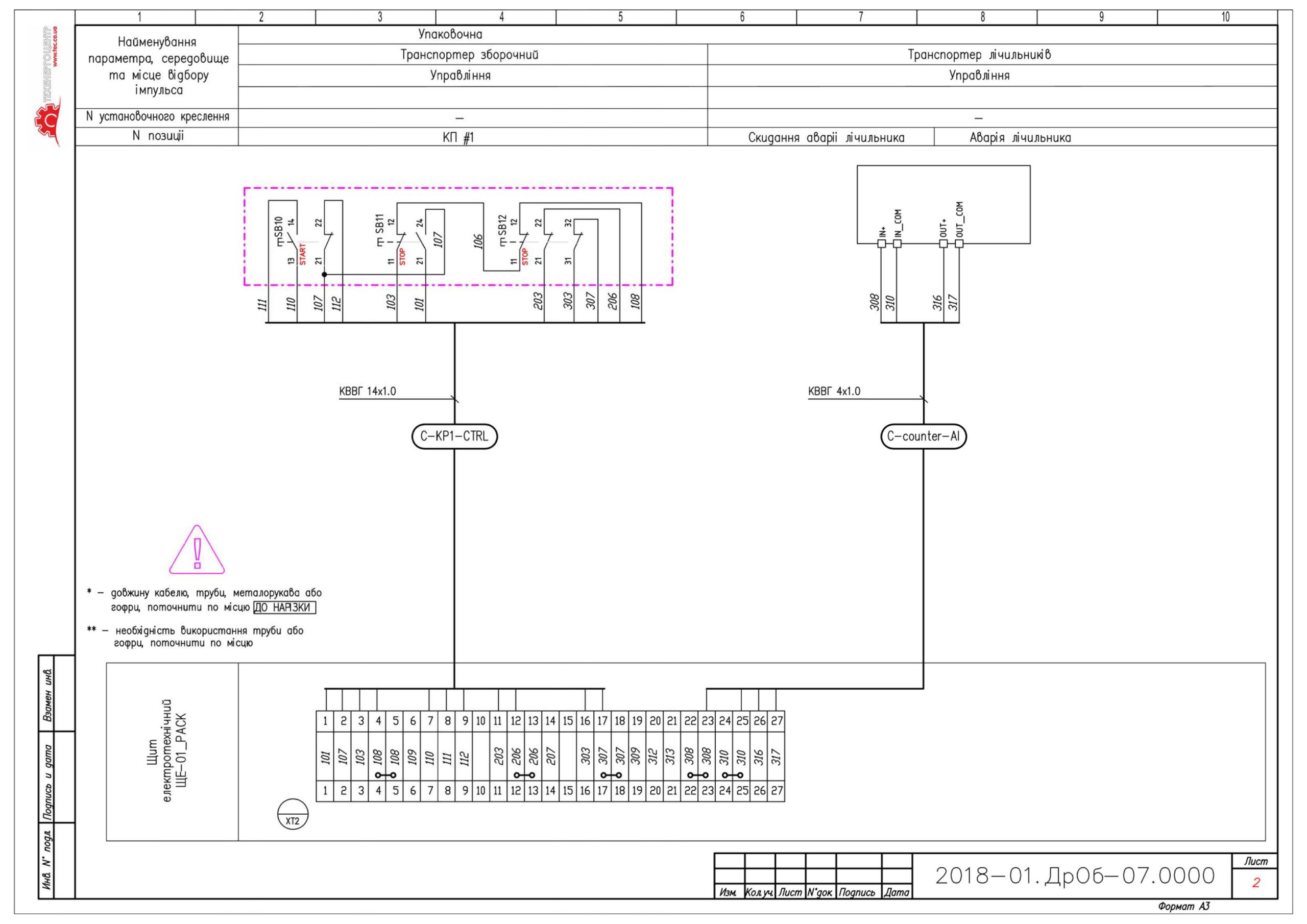

– схемы внешних подключений.

5. Фото с объекта.
